Équilibrage hydraulique

Accès rapide : Robinetterie et accessoires chauffage central · Chauffage central

À quoi sert l'équilibrage hydraulique ?

• Répartir le débit d'eau chaude entre les différents circuits ou émetteurs d'une installation, pour éviter qu'un radiateur proche de la chaudière chauffe trop vite au détriment des plus éloignés.
• Stabiliser la pression différentielle sur les réseaux à débit variable équipés de robinets thermostatiques ou de vannes de zone motorisées.
• Limiter les nuisances sonores liées à un déséquilibre hydraulique et permettre à la chaudière ou à la pompe à chaleur de fonctionner dans de meilleures conditions.

Comment choisir sa vanne d'équilibrage ?

• Le filetage : de 1/2" à 2"1/2 en raccordement fileté, ou en bride pour les grandes installations.
• La matière : laiton pour la majorité des applications résidentielles, polymère pour les cartouches automatiques, fonte pour les vannes à brides du collectif.
• La pression et la température maximales : de 10 à 25 bar et jusqu'à 140 °C selon les modèles, à vérifier au regard des caractéristiques de l'installation.
• L'usage : chauffage dans la grande majorité des cas, certaines références étant également compatibles solaire ou eau chaude sanitaire.

Les gammes et types proposés

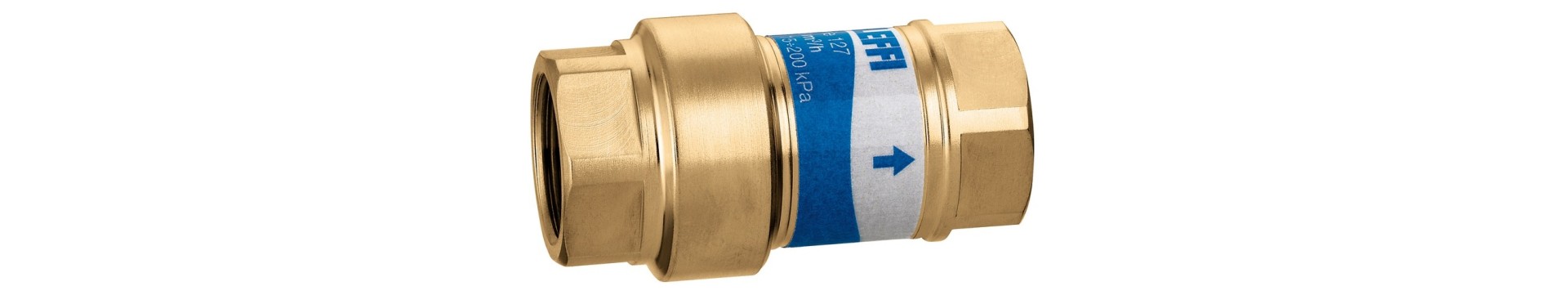

• Vannes et cartouches à débit fixe (ex. gamme AUTOFLOW) pour un équilibrage automatique, sans réglage à réaliser sur site.
• Vannes PICV (ex. gamme FLOWMATIC) à pression indépendante du débit, avec ou sans prise de pression.
• Vannes d'équilibrage manuelles laiton ou fonte, à lecture directe ou avec débitmètre, pour un réglage précis par circuit.
• Kits d'équilibrage dédiés au bouclage eau chaude sanitaire.

Conseils d'installation et d'entretien

• Confier la mise en œuvre et le réglage à un professionnel qualifié, qui respectera le sens de circulation indiqué sur le corps de vanne.
• Purger soigneusement les circuits avant la mise en service pour préserver le bon fonctionnement des cartouches à débit fixe.
• Prévoir un support adapté pour les vannes à brides de grand diamètre, plus lourdes que les modèles filetés.
• Se référer systématiquement à la notice du fabricant pour le réglage et l'entretien périodique.
