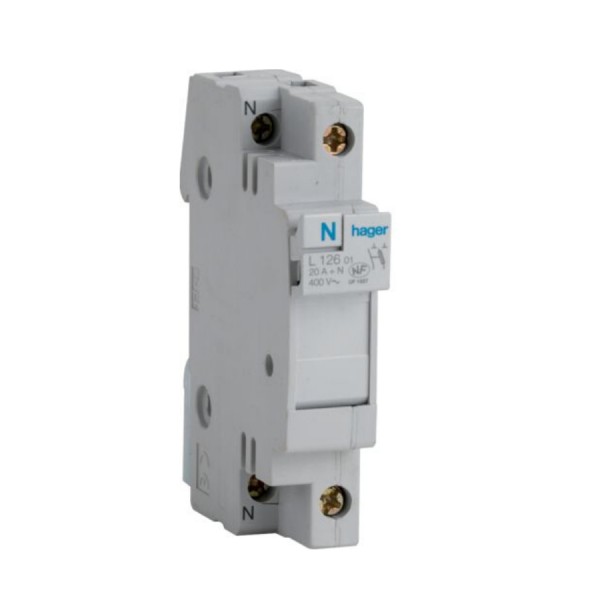

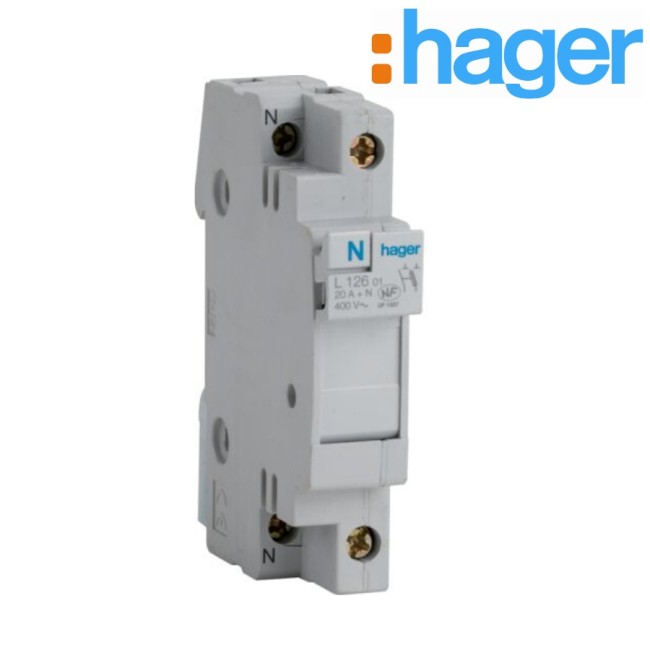

Coupe-circuit 1P+N 20A 400V domestique 1M -   HAGER L12601
Coupe-circuit 1P+N 20A 400V domestique 1M -   HAGER L12601
  • -20%
Coupe-circuit 1P+N 20A 400V domestique 1M -   HAGER L12601
Coupe-circuit 1P+N 20A 400V domestique 1M -   HAGER L12601

Rèf. L12601

Coupe-circuit 1P+N 20A 400V domestique 1M - HAGER L12601

EN STOCK
livraison 24/72H

Coupe circuit domestique HAGER.

  • Taille de l'élément fusible : 8.5 x 31.5.
  • Profondeur produit installé : 75 mm.
  • Largeur produit installé : 17,5 mm.
  • Hauteur produit installé : 77 mm.
  • Tension assignée d'emploi Ue: 400 V.
  • Type de pôles : 1P+N.
  • Courant assigné nominal : 20 A.
Lire la suite
Liste d'envies ajouter à ma liste d’envies
Moins cher ailleurs ?
24,79 € TTC
au lieu de 30,99 € TTC (prix catalogue fabricant 2025)

Dont 0,02 € d'éco-participation

EN STOCK: livraison 24/72H Livraison estimée le 22/12/2025info Derniers articles en stock
24,79 € TTC
au lieu de 30,99 € TTC (prix catalogue fabricant 2025)

Dont 0,02 € d'éco-participation

  • Livraison

    gratuite*

  • Garantie

    constructeur

  • Retour

    sous 14 jours

  • 7 modes de

    paiement sécurisé

*à partir de 200€ d’achat

Fiche technique

Fonction
COUPE-CIRCUITS
Gamme
PROTECTION HABITAT
Libellé produit
CC 1P+N 20A dom. 1M
Marque
HAGER
Quantité
1 PCE
Référence
L12601
Type
C-C PH+N 1M
Utilisation
Habitat

Description détaillée

Coupe circuit domestique HAGER.

  • Taille de l'élément fusible : 8.5 x 31.5.
  • Profondeur produit installé : 75 mm.
  • Largeur produit installé : 17,5 mm.
  • Hauteur produit installé : 77 mm.
  • Tension assignée d'emploi Ue: 400 V.
  • Type de pôles : 1P+N.
  • Courant assigné nominal : 20 A.
En savoir plus

En savoir plus

Caractéristiques techniques :

  • Unité : PCE.
  • Fréquence assignée : 50 Hz.
  • Section de raccordement en câble rigide : 16 mm².
  • Degré de pollution suivant IEC 60664 / IEC 60947-2 : 3.
  • Couple de serrage : 1,8Nm.
  • Puissance dissipée totale sous IN : 1.5 W.
  • Caractéristique du fusible : B.
  • Courant nominal de la cartouche fusible : 0.5 / 1 / 2 / 4 / 6 / 8 / 10 / 12 / 16 / 20 A.
  • Courant assigné nominal : 20 A.
  • Section de raccordement en câble souple: 10mm².
  • Directive européenne WEEE : concerné.
  • Tension assignée d'emploi Ue : 400 V.
  • Type de pôles : 1P+N.
  • Alignement des bornes hautes pour produits modulaires : Bornes alignées.
  • Endurance électrique en nombre de cycles : 2000.
  • Nombre de pôles : 2 P.
  • Endurance mécanique nombre de manoeuvres : 5000.
  • Nombre de demi-modules de 17.5mm uniquement pour appareil et kit : 2.
  • Indice de protection IP : IP20.
  • Taille de l'élément fusible : 8.5 x 31.5.

Dimensions :

  • Profondeur produit installé : 75 mm
  • Hauteur produit installé : 77 mm.
  • Largeur produit installé : 17.5 mm.

Coefficients :

  • Coefficient de correction du courant admissible de juxtaposition de 1 à 3 phases : 1.
  • Coefficient de correction du courant admissible de juxtaposition de 4 à 6 phases : 0.9.
  • Coefficient de correction du courant admissible de juxtaposition de 7 à 9 phases : 0.85.
  • Coefficient de correction du courant admissible de juxtaposition > 10 phases : 0.7.
  • Coefficient de correction du courant admissible à 50°C : 0.8.
  • Coefficient de correction du courant admissible à 40°C : 0.9.
  • Coefficient de correction du courant admissible à 30°C : 0.95.
  • Coefficient de correction du courant admissible à 20°C : 1.

Températures :

  • Température de stockage : -25/80 °C.
  • Température de calibration : 30 °C.
  • Température de fonctionnement : -5/40 °C.
