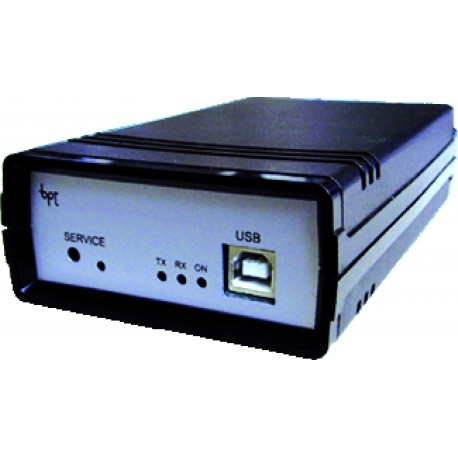

Interface de programmation PC IPC/301LR pour systèmes 300, X1 et X2 – CAME 61817410

L’interface de programmation CAME IPC/301LR réf. 61817410 est conçue pour configurer et programmer depuis un ordinateur les installations d’interphonie utilisant le système CAME/BPT 300, ainsi que les installations mixtes associant les technologies 300, X2 et X1.

Elle constitue l’interface entre le PC et l’installation et permet d’accéder à la programmation du système à l’aide du logiciel PCS/300. Cette solution est particulièrement adaptée à la mise en service, à la configuration ou à la maintenance d’installations d’interphonie CAME/BPT compatibles.

Programmation des systèmes CAME 300, X1 et X2

L’IPC/301LR permet la programmation par ordinateur des installations réalisées exclusivement en système 300, mais également des installations mixtes intégrant les bus X1 et X2.

Le connecteur dédié X1/X2 permet notamment de raccorder directement l’interface au BUS des systèmes concernés. L’installateur dispose ainsi d’un équipement de programmation adapté à plusieurs architectures d’interphonie CAME/BPT.

Connexion au PC par USB

La communication entre l’interface et l’ordinateur s’effectue grâce à une connexion USB. L’IPC/301LR prend en charge les communications USB 1.1 et USB 2.0 en mode Full Speed et utilise un connecteur USB type B.

L’alimentation de l’interface est également fournie directement par le câble USB connecté au PC, ce qui évite le recours à une alimentation dédiée pour son fonctionnement.

Communication RS485 avec le système 300

Pour communiquer avec une installation en système 300, l’interface utilise un émetteur-récepteur RS485 avec une vitesse de transmission de 78 Kbps.

La connexion au système s’effectue notamment par l’intermédiaire d’une prise RJ45 et de la ligne de données prévue à cet effet.

Logiciel de programmation PCS/300

L’interface IPC/301LR fonctionne avec le logiciel de programmation PCS/300. Celui-ci permet d’exploiter depuis un ordinateur les fonctions de configuration prévues pour les installations compatibles.

La documentation constructeur prévoit l’installation du logiciel sur PC puis la connexion de l’interface à l’ordinateur via le câble USB.

Contenu du produit

• 1 interface IPC/301LR
• 1 câble de connexion au système 300
• 1 support logiciel PCS/300
• 1 prise RJ45
• 1 câble USB

Caractéristiques techniques

• Marque : CAME / BPT
• Référence : 61817410
• Modèle : IPC/301LR
• Fonction : interface de programmation pour PC
• Systèmes compatibles : système 300 et installations mixtes 300, X1 et X2
• Communication système 300 : RS485
• Vitesse de transmission RS485 : 78 Kbps
• Connexion système 300 : RJ45
• Connexion X1/X2 : connecteur BUS dédié
• Communication PC : USB 1.1 / USB 2.0
• Vitesse USB : Full Speed
• Connecteur USB : type B
• Alimentation : par câble USB raccordé au PC
• Consommation maximale : 90 mA
• Température de fonctionnement : 0 °C à +50 °C
• Dimensions : 145 x 85 x 37 mm
• EAN : 8004487937011

Une interface dédiée à la configuration des installations d’interphonie CAME

Avec sa compatibilité avec les systèmes 300, X1 et X2, l’IPC/301LR est destinée aux opérations de configuration et de maintenance des installations d’interphonie CAME/BPT concernées. Sa connexion USB simplifie le raccordement au PC tandis que la communication RS485 assure l’échange des données avec le système 300.

CAME : leader de l'automatisation

Avec plus de 60 ans de passion et d'investissement dans les nouvelles technologies de l'industrie de l'automatisation pour les bâtiments, CAME est aujourd'hui une marque incontournable et un partenaire mondial en matière de solutions intégrées pour l'automatisation, le contrôle et la sécurisation des espaces résidentiels, publics et urbains.

Une question sur cette interface de programmation CAME IPC/301LR ? Contactez nos équipes au 01-64-24-19-40 ou par email en cliquant ici.
