Rèf. GS20XC

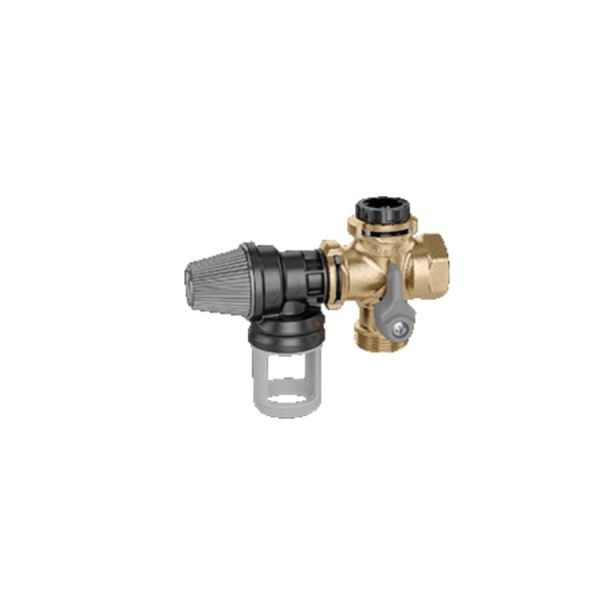

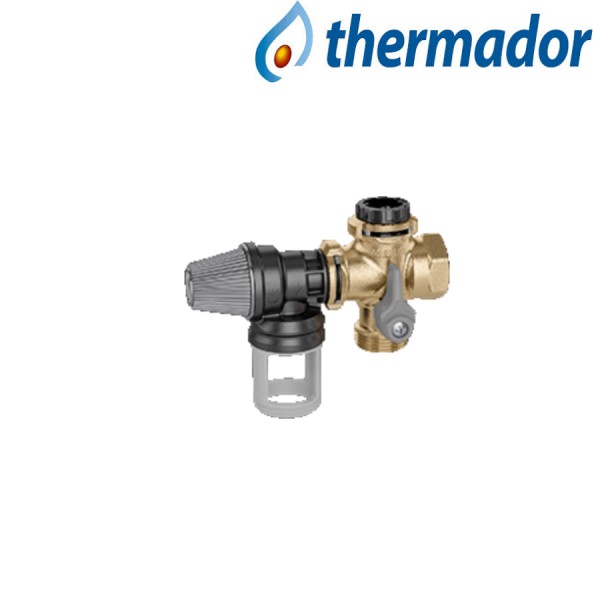

Groupe de sécurité Multi positions X-Cross raccordement 3/4" - THERMADOR GS20XC

EN STOCK
Livré sous 24/72H

Groupes de sécurité Multi positions X-Cross THERMADOR.

  • Groupe de sécurité multiposition pour chauffe eau à accumulation d'une puissance maxi de 10 kW.
  • Groupe de sécurité appelé aussi X-Cross.
  • Raccordement 3/4" équipé d'un clapet anti-retour d'une vanne d'isolement et d'une soupape tarée à 7 bar, conforme à la norme française EN1487.
  • Siége en polymère ultra résistant évitant les risques de collage, de corrosion et d'incrustation de calcaire.
  • Particulièrement adapté pour les eaux calcaires et agressives.

Lire la suite
Liste d'envies ajouter à ma liste d’envies
Moins cher ailleurs ?
52,39 € TTC
au lieu de 69,85 € TTC (prix catalogue fabricant 2025)
check EN STOCK: Livré sous 24/72H Livraison estimée le 16/12/2025info
52,39 € TTC
au lieu de 69,85 € TTC (prix catalogue fabricant 2025)

  • Livraison

    gratuite*

  • Garantie

    constructeur

  • Retour

    sous 14 jours

  • 7 modes de

    paiement sécurisé

*à partir de 200€ d’achat

Fiche technique

Marque
THERMADOR
Référence
GS20XC
Utilisation
Accessoire chauffe eau

Description détaillée

Groupes de sécurité Multi positions X-Cross THERMADOR.

  • Groupe de sécurité multiposition pour chauffe eau à accumulation d'une puissance maxi de 10 kW.
  • Groupe de sécurité appelé aussi X-Cross.
  • Raccordement 3/4" équipé d'un clapet anti-retour d'une vanne d'isolement et d'une soupape tarée à 7 bar, conforme à la norme française EN1487.
  • Siége en polymère ultra résistant évitant les risques de collage, de corrosion et d'incrustation de calcaire.
  • Particulièrement adapté pour les eaux calcaires et agressives.

En savoir plus

Documents

picture_as_pdf Fiche produit GS20XC
picture_as_pdf Notice GS20XC

En savoir plus

Fonction :

  • Les groupes de sécurité sont des dispositifs utilisés sur les installations de production d'eau chaude sanitaire afin de protéger les chauffe-eau à accumulation contre les surpressions.
  • Le X-Cross est un groupe de sécurité multiposition pour chauffe-eau verticaux ou horizontaux d'une puissance maxi de 10 kW. Raccordement 3/4", équipé d'un clapet anti-retour, d'une vanne d'isolement et d'une soupape tarée à 7 bar conforme à la norme française EN 1487.
  • Soupape en technopolymère homologuée EN 1491 avec siège ultra résistant évitant les risques de collage, de corrosion et d'incrustation de calcaire.
  • Ces groupes de sécurité sont certifiés par le CSTB et BELGAQUA comme exigé par la norme Européenne EN1487.
  • La pose d'un réducteur de pression réglé à 3 bar est recommandée (réducteur R5331 avec écrou tournant).
  • Si la pression du réseau d'alimentation est supérieure à 5 bar, l'installation d'un réducteur de pression devient nécessaire.

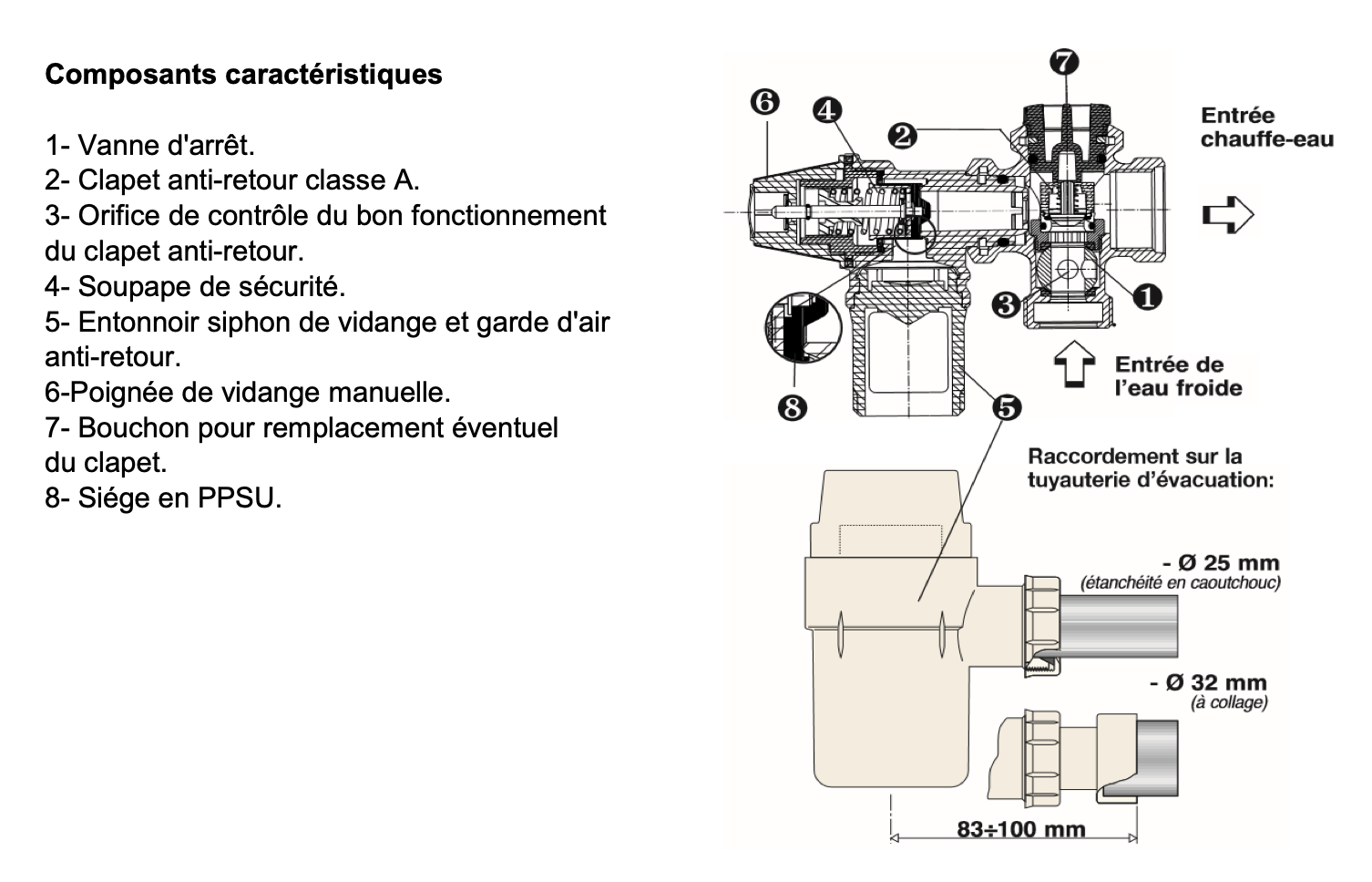

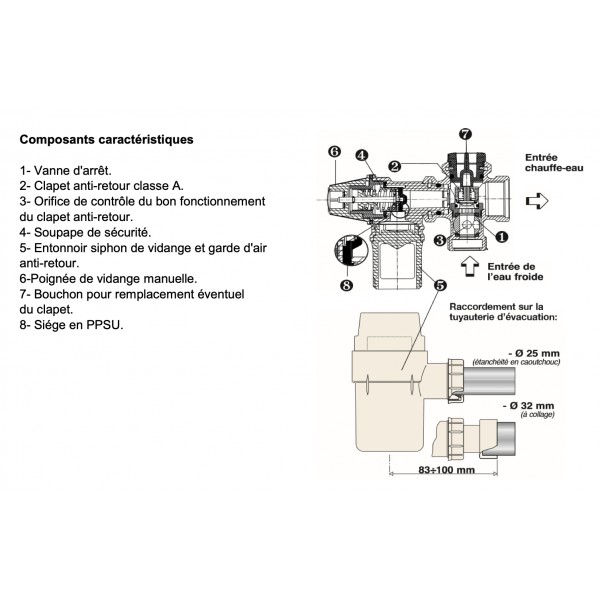

Construction :

  • Corps: laiton EN 12165 CW617N.
  • Vanne à sphère: laiton EN 12164 CW614N.
  • Clapet anti-retour: PPAG40.
  • Obturateur: PPSU (polyphénylsulfone).
  • Soupape de sécurité: PPSU.
  • Joints: EPDM.
  • Ressort de la soupape de sécurité: acier inox EN 10270-1.
  • Ressort du clapet anti-retour: acier inox EN 10270-3 (AISI 302).

Caractéristiques fonctionnelles :

  • Fluide admissible: eau.
  • Température maxi d'exercice: 120°C.
  • Pression maxi d'exercice: 10 bars.
  • Pression de tarage de la soupape de sécurité: 7 bar.
  • Débit de vidange à 8,4 bar : > 650 l/h.
  • Raccordement: entrée 3/4" (ISO 228-1), sortie 3/4" (ISO 228-1), vidange 1".

Caractéristiques du PPSU :

  • Le PPSU (polyphénylsulfone) est un polymère à très hautes performances.
  • Ce matériau a une haute résistance à l'eau chlorée, à la corrosion et aux dépôts de calcaire.
  • Le PPSU résiste aux hautes températures et à la vapeur (résiste à plus de 1000 cycles de stérilisation en autoclave avec vapeur à 2 bar et une température à 132°C).
  • Il est aussi autoextinguible.

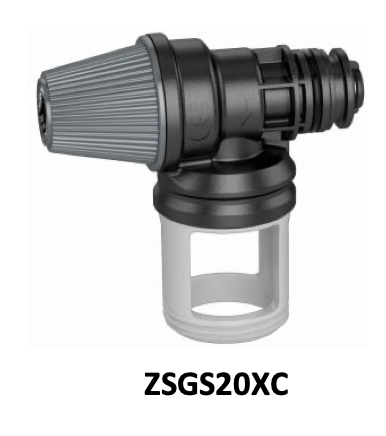

La soupape seule :

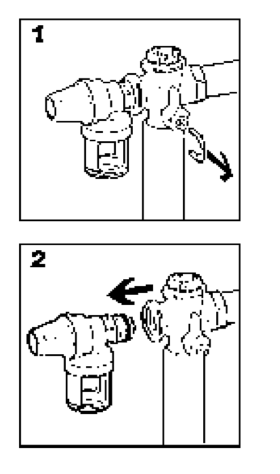

  • En cas de besoin la soupape de sécurité peut être remplacée. Il suffit de retirer la goupille de verrouillage, de tirer sur la soupape pour l'extraire du corps du groupe de sécurité. Effectuer l'opération inverse pour le remontage de la soupape de remplacement.
  • Le DTU 60.11 recommande d'actionner la poignée de vidange une fois par mois.



Contrôle :

  1. Pour contrôler le bon fonctionnement du clapet anti-retour, après avoir fermé le robinet d'alimentation incorporé au groupe, dévisser le bouchon placé à l'opposé de la poignée de manœuvre du robinet. En cas de besoin, vous pouvez remplacer le clapet en ôtant le bouchon.

  2. Pour un bon fonctionnement du groupe, manœuvrer une fois par mois la soupape de sureté et la vanne à sphère. La rupture de charge doit rester libre de toute obstruction.
