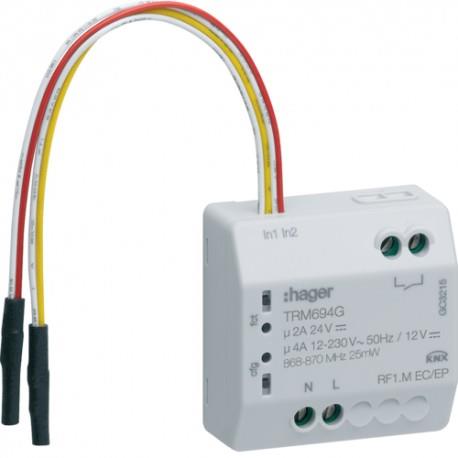

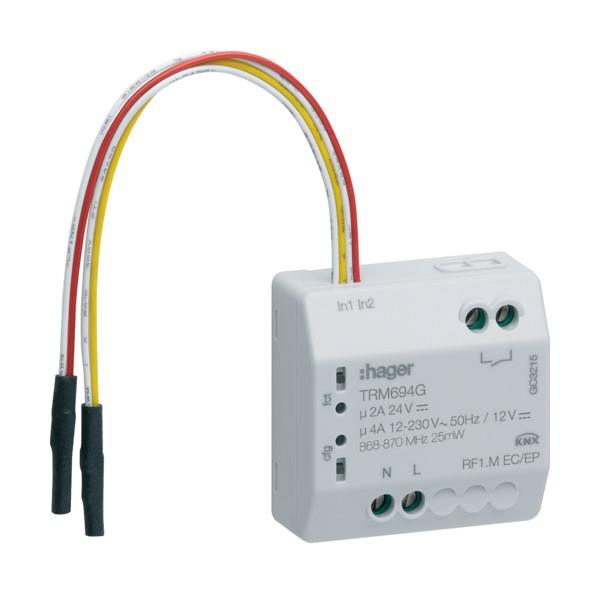

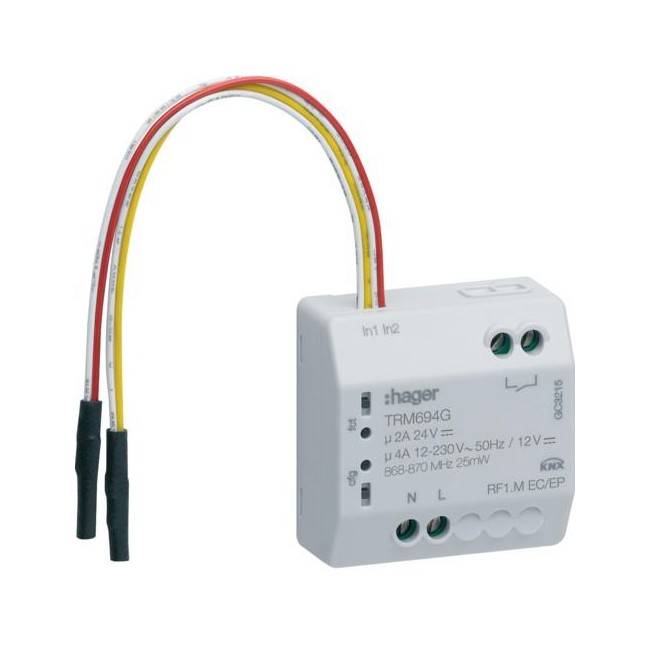

Micro-module multifonction Radio Hager 1 sortie LPD 4A + 2 entrées KNX - TRM694G
Micro-module multifonction Radio Hager 1 sortie LPD 4A + 2 entrées KNX - TRM694G
  • -5%
Micro-module multifonction Radio Hager 1 sortie LPD 4A + 2 entrées KNX - TRM694G
Micro-module multifonction Radio Hager 1 sortie LPD 4A + 2 entrées KNX - TRM694G

Rèf. TRM694G

Micro-module multifonction Radio Hager 1 sortie LPD 4A + 2 entrées KNX - TRM694G

Délai de livraison maximum
15 jours

La domotique hager: piloter votre habitation... simplement !

  • Le module HAGER TRM694G vous permet de gérer les éclairages et les ouvrants motorisés.
  • 1 sortie LPD 4A + 2 entrées KNX.
  • Fonctions supplémentaires ETS : +6 scènes, mode de fonctionnement marche/arrêt, commande à 1 touche montée/descente, poussoir, 2 alarmes, affichage d'état fonction Reset (Retour au réglage d'usine) fonction de répéteur activable pour augmenter la portée radio ; mémorisation des scènes verrouillable appel des scènes par appareils radio KNX fonctions quicklink : commutation, 2 scènes, temporisation, poussoir NO, commande forcée.
  • Prêt à l'emploi, avec câble 4 conducteurs .
  • Compatible avec le contrôleur domotique COVIVA marque HAGER.
Lire la suite
Fabriqué en France
Liste d'envies ajouter à ma liste d’envies
101,66 € TTC
au lieu de 107,01 € TTC (prix catalogue fabricant 2025)

Dont 0,02 € d'éco-participation

check Délai de livraison maximum: 15 jours
101,66 € TTC
au lieu de 107,01 € TTC (prix catalogue fabricant 2025)

Dont 0,02 € d'éco-participation

  • Livraison

    gratuite*

  • Garantie

    constructeur

  • Retour

    sous 14 jours

  • 7 modes de

    paiement sécurisé

*à partir de 200€ d’achat

Fiche technique

Fabriqué en
France
Marque
HAGER
Référence
TRM694G

Description détaillée

La domotique hager: piloter votre habitation... simplement !

  • Le module HAGER TRM694G vous permet de gérer les éclairages et les ouvrants motorisés.
  • 1 sortie LPD 4A + 2 entrées KNX.
  • Fonctions supplémentaires ETS : +6 scènes, mode de fonctionnement marche/arrêt, commande à 1 touche montée/descente, poussoir, 2 alarmes, affichage d'état fonction Reset (Retour au réglage d'usine) fonction de répéteur activable pour augmenter la portée radio ; mémorisation des scènes verrouillable appel des scènes par appareils radio KNX fonctions quicklink : commutation, 2 scènes, temporisation, poussoir NO, commande forcée.
  • Prêt à l'emploi, avec câble 4 conducteurs .
  • Compatible avec le contrôleur domotique COVIVA marque HAGER.
En savoir plus

Documents

picture_as_pdf Fiche Hager TRM694G

En savoir plus

Architecture
Nombre de sorties: 1
Système bus: oui

Fonctions
  • fonctions supplémentaires ETS : +6 scènes, mode de fonctionnement marche/arrêt, commande à 1 touche montée/descente, poussoir, 2 alarmes, affichage d'état
  • fonction Reset (Retour au réglage d'usine)
  • fonction de répéteur activable pour augmenter la portée radio ;
  • mémorisation des scènes verrouillable
  • appel des scènes par appareils radio KNX
  • fonctions quicklink : commutation, 2 scènes, temporisation, poussoir NO, commande forcée

Modèle
  • prêt à l'emploi, avec câble 4 conducteurs

Commandes & indicateurs
Voyant lumineux: oui
  • avec actionnement manuel marche/arrêt
  • Commande, p. ex. par interrupteur, poussoir, minuterie
  • avec touche de configuration et de fonction

Connectivité
Protocole radio: Radio KNX
Catégorie du récepteur: 2
  • avec entrée binaire indépendante sur secteur pour contact sans potentiel

Tension
Tension d'alimentation du système: 230V AC

Intensité du courant
Nombre de circuits d'entrée: 2
Courant de signal d'entrée: 33 µA
Courant traversant max: 4 A
Courant de commutation à 12 V=: max. 4 A
Courant de commutation à 24 V=: max. 2 A
Courant admissible en AC1 pour le contact voie ou zone 1:

Fréquence
Fréquence de transmission: 868 MHz
Fréquence de réception radio: 868,3 MHz
Fréquence d'émission/de réception radio: 868,3 MHz
Puissance
Puissance dissipée totale sous IN: 150 mW
Puissance dissipée par la commande: 150 mW
Transformateurs conventionnels: 600 VA
Transformateurs électroniques: 600 W
Puissance d'émission radio: < 10 mW

Mesures
Tension d'acquisition d'entrée: 5 V
Humidité relative de l'air (sans condensation): 0 … 65 % (sans condensation)

Portée
Portée maxi: 30m dans l'habitat / 100m en champ libre

Matières
Couleur indépendant des lignes design: gris clair
Aspect de la surface: mat

Dimensions
Hauteur: 20 mm
Hauteur produit installé: 40 mm
Dimensions (LLxllxhh): 40x40x20

Gestion des ampoules fluorescentes
Puissance éclairage lampes fluocompactes: 40W
P max. avec tubes fluo duo comp. série: 40W
Lampes fluocompactes: 40 W

Gestion de l'éclairage LED
Nombre maximum de lampes LED/CFL: 5
Puissance éclairage lampes LED: 40 W
Lampes LED 230 V: 40 W
  • avec LED de contrôle et d'état de la transmission marche/arrêt
  • avec LED de configuration et de fonction
Gestion des ampoules incandescentes
Ampoules à incandescence et halogènes 230 V: 600 W
P max. avec lampes à incandescence: 600 W

Installation, montage
  • pour montage à l'arrière de modules encastrés

Connexion
Section de raccordement en câble souple: 0,5 / 1,5mm²
Section de raccordement en câble rigide: 0,5 / 2.5mm²
Section de conducteur (flexible): 0,5 … 1,5 mm²
Section de conducteur (rigide): 0,5 … 2,5 mm²
Type de connexion: cage à vis
Possibilité de brancher différentes phases: non
Type de contact: 1F
Adapté aux charges capacitives: oui
  • avec bornes surélevées à vis
  • intégration via la passerelle TP/radio KNX en saillie dans le système TP KNX

Câble
Longueur de câble binaire extensible à: max. 5 m
Longueur de câble binaire: ≈ 20 cm

Configuration
Modes de configuration supportés: system , easy , PB
  • configuration quicklink sans outil par touches et affichage LED

Equipement
Nombre de canaux radio: 2
Nombre de liens quicklink: max. 20 émetteurs/récepteurs
Possibilité d'augmenter le nombre de sorties par blocs additionnels: non
Commande manuelle: Oui
Transmitter duty cycle: 1 %

Utilisation
Temps d'impulsion: min. 50 ms

Conditions d'utilisation
Température de service: -10 … 50 °C
Température de stockage: -20 à 70 °C
  • faible besoin en énergie propre

Identification
Applications: Actionneurs de radio KNX
gamme de produits:: sortie
Appareil de la famille: TRM
Gamme design principale: BERKER.NET
Série: Berker.Net
